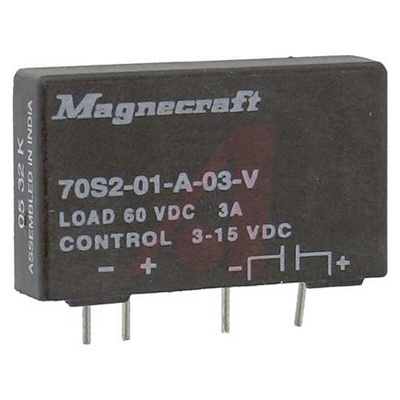

70S2 Series
70S2 series dc switching solid state relays specially designed for medium-power loads.
Optical isolation to protect the control from transients
Small package ideal for tight designs
Internal snubber for excellent transient protection
Screw, fast-on or PCB terminals depending on the model
DC Switching
Техническая спецификация
Datasheet
Встречающиеся стандарты:
RoHS Compliant
Диапазон нагрузочного напряжения:
3 → 60В пост. тока
Диапазон рабочих температур:
-40 → +100°C
Диапазон управляющего напряжения:
3 → 15 В пост. тока
Конфигурация контактов:
SPST
Максимальное время включения:
75мс
Максимальное напряжение нагрузки:
60 В пост. тока
Максимальное напряжение управления:
15 В пост. тока
Максимальный ток нагрузки:
3 A
Минимальное напряжение нагрузки:
3 В пост. тока
Минимальное напряжение управления:
3 В пост. тока
Рабочая температура - максимальная:
+100°C
Рабочая температура - минимальная:
-40°C
Размеры:
43.2 x 10.2 x 26мм
Тип коммутации:
Постоянный ток
Тип монтажа:
Крепление на печатной плате
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
10 мА
Устройства вывода:
MOSFET
