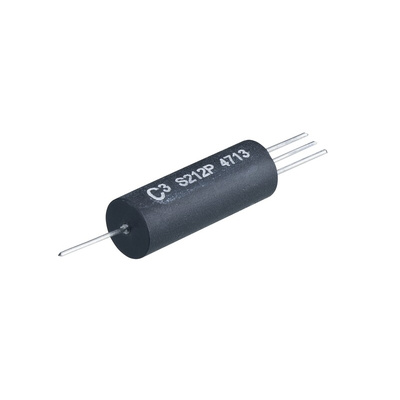

Axial style reed relay
The Cynergy3 S2 series reed relay has been developed for applications where PCB mounting is not possible. To ease assembly into equipment the lead-out wires are very flexible and to suit specific applications these axial style reed relays can be mounted in a variety of methods and orientations. S2 series reed relay is available with a 50 W contact in a pressurised reed switch or a 100 W contact in an evacuated reed switch.
Variable mounting options
50 W and 100 W contact options
Reliable reed switch contacts
Cynergy3 - S2 relay series
Техническая спецификация
S2 Series Axial Reed Relay DatasheetВремя работы, в том числе отказов:
1мс
Глубина:
7.62 (диаметр)мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
22.86мм
Изоляция катушка-контакт:
1кВ
Катушка напряжение:
24В пост. тока
Конфигурация контактов:
SPST
Максимальная коммутируемая мощность переменного тока:
70VA
Максимальная коммутируемая мощность постоянного тока:
50 Вт
Максимальное коммутируемое напряжение переменного тока:
300В
Максимальное коммутируемое напряжение постоянного тока:
350В пост. тока
Максимальный ток коммутации переменного тока:
0.5 A
Максимальный ток коммутации постоянного тока:
0.7 A
Материал контактов:
Rhodium
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
7.62 (диаметр) x 22.86дюйм
Сопротивление катушки:
1000Ом
Сопротивление контакта:
80 мОм
Срок службы:
10000000 (50 W) operations, 1000000000 (Dry) operations
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
