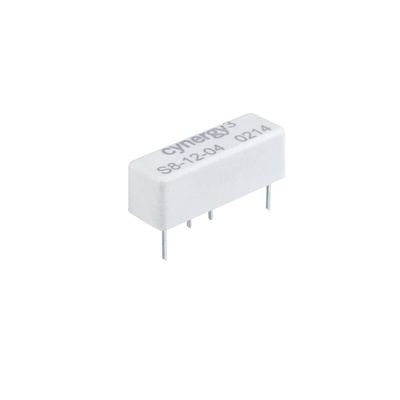

Miniature high voltage relay
The Cynergy3 S8 series miniature high voltage reed relay is perfect for applications where space saving is a prime consideration. To give improved isolation between the high voltage contacts and the low voltage coil S8 miniature reed relays have the coil pins positioned near the centre of the relay while the contact pins are near the ends.
Space saving package
Isolation Voltage across contacts 4kV or 5kV (dependant on coil voltage)
Isolation Voltage 7kV contact to coil
2.5A carry current
Cynergy3 - S8 relay series
Техническая спецификация
S8 Series Mini High Voltage Relay DatasheetВремя работы, в том числе отказов:
1мс
Высота:
11.5мм
Глубина:
10мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
30мм
Изоляция катушка-контакт:
7кВ
Катушка напряжение:
12В пост. тока
Конфигурация контактов:
SPST
Максимальная коммутируемая мощность переменного тока:
100ВA
Максимальное коммутируемое напряжение переменного тока:
300В
Максимальное коммутируемое напряжение постоянного тока:
350В пост. тока
Максимальный ток коммутации переменного тока:
1 A
Максимальный ток коммутации постоянного тока:
1 A
Материал контактов:
Rhodium
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
30 x 10 x 11.5мм
Сопротивление катушки:
750Ом
Сопротивление контакта:
80 мОм
Срок службы:
10000000 (100 W) operations, 1000000000 (Dry) operations
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
