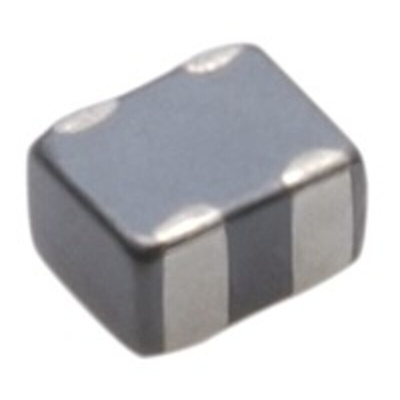

MCZ2010CH900L4T, TDK 100 mA Common mode filter 3Ω 5V, Фильтр

8319434
Номер производителя: MCZ2010CH900L4TПроизводитель: TDK
Цена за шт.
815.10 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

TDK 2010 MCZ Series Wire Wound Chokes

MCZ-AH Series are compact multilayer common mode filters
Has EMC suppression by achieving wide frequency range differential mode transmission while ensuring common mode impedance with virtually no effect on the high-speed differential transmission line signal
Applications in Electronic equipment high-speed interface (LVDS, USB2.0, MHL),Mobile phones, PCs, DSCs, portable game machines, PDP/LCD/DLP/PJ TVs, DVD players, DVCs and mobile audio etc

MCZ-CH series has widened frequency range for differential mode transmission up to 3.5GHz
Characteristics impedance for differential mode is 100Ω
Applications similar to MCZ-AH Series including HDMI sink devices and as with

SMT 2010 Inductors (Chokes)

Техническая спецификация
pdfMCZ2010CH Datasheet_EN
Высота:
0.5мм
Глубина:
1мм
Диапазон рабочих температур:
-40°C → +85°C
Длина:
2мм
Импеданс:
90 Ом
Количество линий:
4
Максимальный ток:
100 мА
Номинальное напряжение:
5В
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
2 x 1 x 0.5мм
Серия:
MCZ-CH
Сопротивление постоянного тока:
3Ом
Стиль выводов:
Поверхностное крепление
Тип монтажа:
Поверхностное крепление
Упаковка/корпус:
2010 (5025M)
Частота испытаний:
100 МГц
