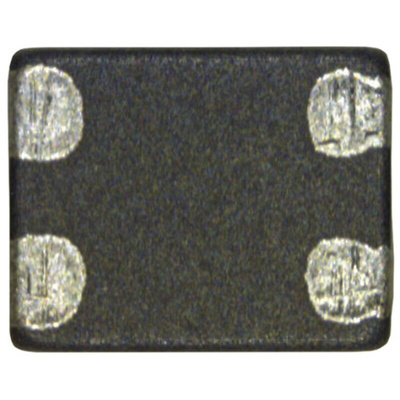

DLP11SA900HL2L, Murata 150 mA Common Mode Choke 1.4Ω, Дроссель

8390878
Номер производителя: DLP11SA900HL2LПроизводитель: Murata
Цена за шт. (норма упаковки 5 шт)
126.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Murata 0504 DLP11S Series SMD Common Mode Chokes

DLP11S series enables noise suppression for differential signal line without distortion in high-speed signal transmission due to its high coupling. The DLP11S series high cutoff frequency is suitable for high speed differential signal line such as HDMI.

Small size and tight dimensional tolerance Size: 1.25x1.0x0.82mm Tolerance: +-0.1mm
Useful impedance line-up from 67 ohm to 330 ohm
DLP11SN_HL2, DLP11SA series match with line impedance

Applications

Common mode noise suppression of high speed differential signal lines for USB, IEEE1394, LVDS

Note PCs, PDAs
Cellular phones
Digital Still Cameras, Digital Video Cameras

Murata SMD Common Mode Chokes

Техническая спецификация
pdfCommon Mode Choke Coil Film Type DLP11S Series (0504 Size) Data Sheet
Высота:
0.82мм
Глубина:
1мм
Диапазон рабочих температур:
-40°C → +85°C
Длина:
1.25мм
Импеданс:
90 Ом
Количество линий:
2
Максимальный ток:
150 мА
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
1.25 x 1 x 0.82мм
Серия:
DLP11S
Сопротивление постоянного тока:
1.4Ом
Стиль выводов:
Solder Pad
Тип монтажа:
Поверхностное крепление
Упаковка/корпус:
0504
Частота испытаний:
100 МГц
