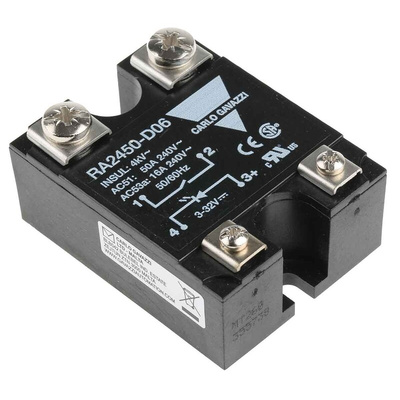

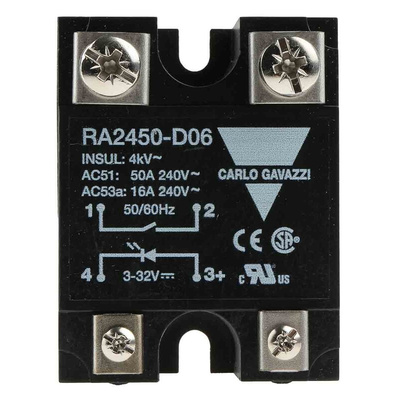

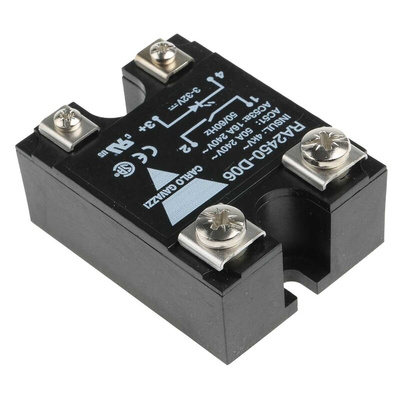

Carlo Gavazzi RA2 & RA4 Series Zero Switching
Carlo Gavazzi RA2 series of zero switching solid state relays provide the user with a compact solution without compromising on performance or reliability
2 pole AC solid state relay with zero-switching functionality
Suitable for resistive & inductive AC loads
Direct copper bonding (DCB) technology
LED status indication
Zero Voltage Relays
Note
Temperature can affect current rating; please consult the data sheet for potential derating.
Техническая спецификация
RA24 Series Datasheet
Диапазон нагрузочного напряжения:
24 → 280В перем. тока
Диапазон рабочих температур:
-20 → +70°C
Диапазон управляющего напряжения:
3 → 32 В пост. тока
Максимальное время включения:
1 с
Максимальное напряжение нагрузки:
280 В перем. тока
Максимальное напряжение управления:
32 В пост. тока
Максимальный ток нагрузки:
50 A
Минимальное напряжение нагрузки:
24 В перем. тока
Минимальное напряжение управления:
3 В пост. тока
Минимальный ток нагрузки:
250 мА
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-20°C
Размеры:
44.5 x 57.8 x 24.5мм
Специальные функции:
AC Solid State Relay, Zero Switching, Direct Copper Bonding Technology
Тип монтажа:
Крепление на панель
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
3 мА
Устройства вывода:
Varistor
