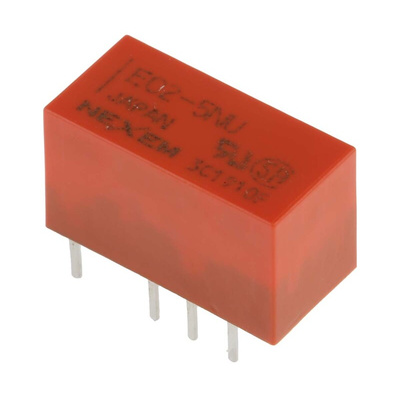

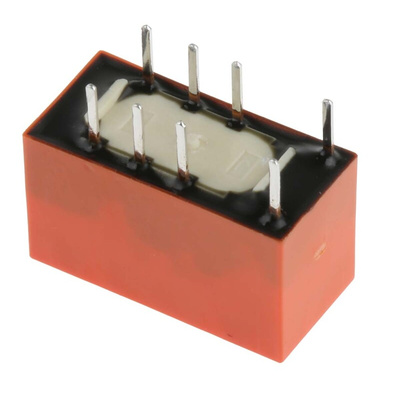

EC2-5NU, KEMET PCB Mount Signal Relay, 5V dc Coil, 2A Switching Current, DPDT, Реле

8705380
Номер производителя: EC2-5NUПроизводитель: KEMET
Цена за шт. (норма упаковки 50 шт)
581.10 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

KEMET Relay Non-latching Relay

The KEMET EC2 series PCB mount non-latching relay has contact configuration of DPDT. It is actuated with 5VDC coil voltage and 2A switching current. This miniature signal relay is consuming minimal board space with a through-hole configuration. It offers low power consumption and a high breakdown voltage that can withstand 1.5kVAC at open contacts.

Features and Benefits

Coil power is 140mW
Coil resistance is 178ohm
Double coil latching
High breakdown voltage
Lightweight
Low power consumption
Low magnetic interference
Operating temperature ranges between -40°C and 85°C
PCB pin terminal type
Tube packaging

Applications

Electronic switching systems
PBX
Terminal equipment
Telephone systems

Certifications

CSA certified
UL Recognized E73266

Техническая спецификация
pdfDatasheet
pdfSpecification sheet
Встречающиеся стандарты:
CSA, UL Recognized E73266
Высота:
9.4мм
Глубина:
7.5мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
15мм
Изоляция катушка-контакт:
1.5кВ перем. тока
Катушка напряжение:
5В пост. тока
Классификация коммутационных реле:
Non-Latching Relay
Количество полюсов:
2
Коммутируемый ток:
2A
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
125VA
Максимальная коммутируемая мощность постоянного тока:
60 Вт
Максимальное коммутируемое напряжение переменного тока:
250В перем. тока
Максимальное коммутируемое напряжение постоянного тока:
220В пост. тока
Максимальный ток коммутации переменного тока:
2 A
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
Золоченый
Мощность катушки:
140мВт
Особенности:
Compact and Lightweight, Low Magnetic Interference, Low Power Consumption
Применение:
Electronic Switching Systems, PBX, Telecommunications, Terminal Equipment
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
15 x 7.5 x 9.4мм
Серия:
EC2
Сопротивление катушки:
178Ω
Стопорящий:
Нет
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Крепление на печатной плате
