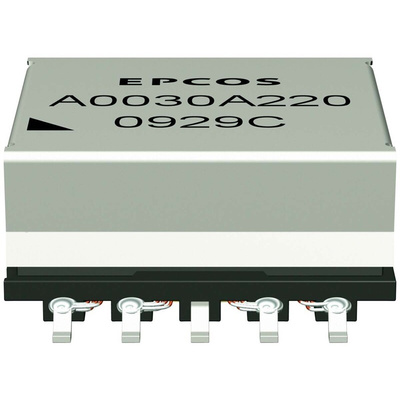

EFD Series SMD Flyback Transformers
EFD type ferrite core low profile SMT package with 10 gull wing terminals
High through-put power capability
Applications in general purpose isolated DC/DC Converters (up to 55W); Power over Ethernet (PoE/12W and PoE +/30W) Powered Devices (PD) and Power Sourcing Equipment (PSD)
SMT Flyback Transformers Data SheetВстречающиеся стандарты:
JEDEC J-STD-020D, RoHS Complaint
Вторичное номинальное напряжение:
12 (Output 1) V, 5 (Output 2) V
Вторичное сопротивление постоянного тока:
0.03 (Выход 2) Ом, 0.04 (Выход 1) Ом
Длина:
32.6мм
Индуктивность:
1.5мкГн
Индукция:
22мкГн
Количество выходов:
2
Конструкция:
Enclosed
Коэффициент трансформации:
1
Максимальная рабочая частота:
100кГц
Максимальная температура:
+125°C
Минимальная температура:
-40°C
Мощность номинальная:
55Вт
Напряжение изоляции:
1500В перем. тока
Первичное номинальное напряжение:
30 → 60В перем. тока
Первичное сопротивление постоянного тока:
3мОм
Применение:
DC to DC Converter, Flyback, Power Over Ethernet, Power Sourcing Equipment, Powered Devices
Размеры:
32.6 x 27 x 14.8мм
Тип выводов:
Gullwing
Тип монтажа:
Поверхностное крепление
Тип ядра:
EFD
