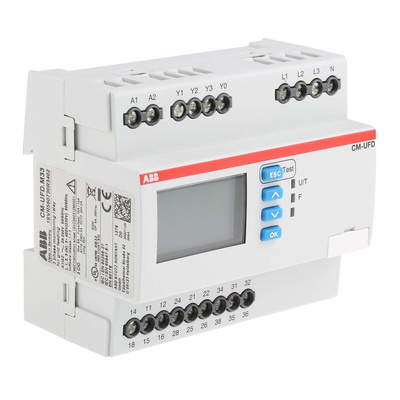

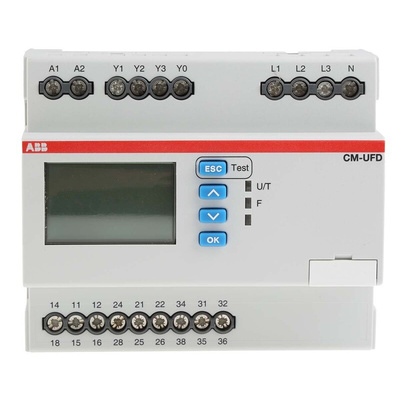

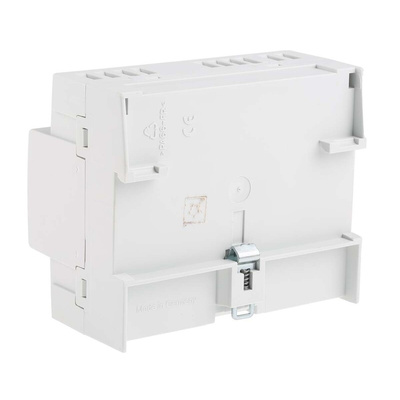

1SVR560730R3402 CM-UFD.M33, ABB Frequency, Voltage Monitoring Relay, 1, 3 Phase, SPDT, 57.7 → 240 V ac, 99.9 → 415 V dc, DIN Rail, Реле контроля

8762551
Номер производителя: 1SVR560730R3402 CM-UFD.M33Производитель: ABB
Цена за шт.
230006.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

ABB Monitoring Relay, 3 SPDT Contacts, 6.4mA Switching Current - CM-UFD Series - 1SVR560730R3402 CM-UFD.M33

Use this multi-functional grid monitor relay from ABB to gauge the frequency and voltage in your single-phase and 3-phase mains supply. It can be configured to turn power on or off. In addition, it detects everything from 10-minutes average voltage and real-time over-voltage to under-voltage, over-frequency and under-frequency, making it ideal for use with power-generation devices. The relay has a backlit LCD display for easy parameter configuration and at-a-glance monitoring. It has a mechanical life of 30,000,000 switching cycles, making it durable and suitable for long-term use.

Features & Benefits

• DIN rail mounting for easy and tool-free installation
• Housing is rated IP20, so it's touch-proof and protected from objects larger than 12mm in size
• Display size of 36 (L) x 22mm (W) for clear reading
• 300V output operational voltage is suitable for powering low-duty to medium-duty applications

Applications

• Electricity transmission and distribution systems
• Manufacturing plants
• Process and packaging equipment

How much does this monitoring relay weigh?

This relay has a net weight of 0.306kg, so you can be sure it won't put strain on your DIN rail.

Техническая спецификация
pdfGrid Feed Monitoring Relay - UK Data Sheet
pdfCM.UFD.M33 Instructions
pdfCertificate
pdfCertificate of Compliance
pdfBrochure - Electronic Relays and Control
pdfCatalogue - Electronic Relays and Controls
Время задержки:
±20ms
Высота:
90мм
Диапазон рабочих температур:
-20 → +60°C
Диапазон тока:
6.4mA
Диапазон частот зондирования:
40 → 70Hz
Диапазон чувствительности по напряжению:
57.7 → 240 V ac, 99.9 → 415 V dc
Длина:
108мм
Количество полюсов:
1
Конфигурация контактов:
SPDT
Максимальная температура зондирования:
80°C
Максимальная частота зондирования:
70Гц
Максимальное измеренное напряжение:
415V dc
Минимальная частота измерения:
40Гц
Минимальное измеренное напряжение:
0В перем. тока
Программы мониторинга:
Частота, Напряжение
Рабочая температура - максимальная:
+60°C
Рабочая температура - минимальная:
-20°C
Размеры:
108 x 67 x 90mm
Серия:
CM-UFD
Специальные функции:
Monitoring of ROCOF (Rate of Change of Frequency), Multiline Backlit LCD Display, Password Setting Protection
Тип клеммы:
Винт
Тип монтажа:
DIN Rail
Частотная чувствительность:
Overfrequency, Underfrequency
Чувствительность по напряжению:
Overvoltage, Undervoltage
Ширина:
67мм
Электрическая фаза:
1, 3
