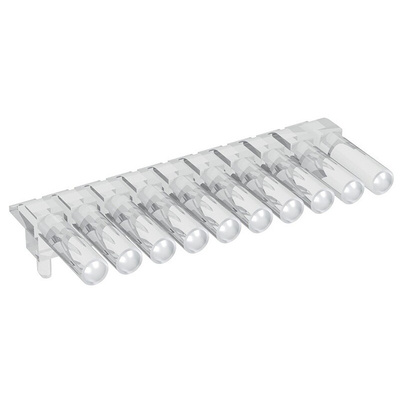

Mentor GmbH 1271.2010 MENTOR, PCB Mounted 10-Way Right Angle LED Light Pipe, Clear Round Lens, Оптический волновод

8796080
Номер производителя: 1271.2010Производитель: Mentor GmbH
Цена за шт. (норма упаковки 5 шт)
339.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Horizontal Light Guides, 1 Row - Round

This family of horizontal light guides, from MENTOR, consist of one row of light pipes. The round heads are available in 2 mm or 3 mm diameters and are parallel to the printed board on the front panel. This range of light guides is available in single modules or multiple arrays with up to 10 sections.
Horizontal light pipes are designed for use with surface mount (SMD) LEDs and are fitted to the circuit board using push-fit lugs. The light pipe inject face sits in close proximity to the LED on the board.

Features of the horizontal light guides:
Round heads
1 x rows
1 to 10 columns
PMMA clear UL94
Ambient temperature: -40°C to +85°C

LED Light Pipes, MENTOR - Horizontal

MENTOR light guides are designed to transmit light from a PCB-mounted LED to the desired user interface. This transfer is completed with little or no loss of luminance and no light bleed between adjacent elements.
This vast range of light guides are available in single or multiple light guide options, with a range of head shapes and sizes. These options allow them to provide a solution for all sorts of applications. They also offer simple installation and high ESD protection.

Техническая спецификация
pdfData Sheet
pdfHorizontal Light Guides
Внешний диаметр:
2мм
Гибкая / жесткая:
Rigid
Длина:
11.55мм
Количество путей:
10
Колонны:
10
Конфигурируемые Строки x Столбцы:
1 x 10
Ориентация:
Правый угол
Размеры:
24.86 x 5.66 x 11.55мм
Светодиод в комплекте:
Нет
Строки:
1
Тип монтажа:
Крепление на печатную плату
Форма линзы:
Круглый
Цвет линзы:
Светлый
