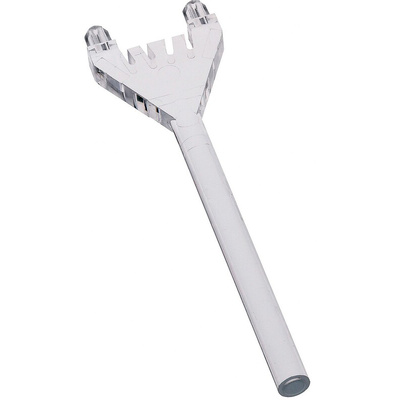

Mentor GmbH 1294.1003 MENTOR, PCB Mounted LED Light Pipe, Clear Round Lens, Оптический волновод

8796263
Номер производителя: 1294.1003Производитель: Mentor GmbH
Цена за шт. (норма упаковки 5 шт)
1368.90 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Vertical Light Guides, 1 Row - Round (Switch)

This family of vertical light guides, from MENTOR, consist of a single light pipe. The round heads are available in a 3 mm diameter and are parallel to the printed board on the front panel. This range are designed for use with up to 3 Chipleds with an 0805 footprint or smaller. This enables the user to create bi-colour or tri-colour displays.
Vertical light pipes are designed for use with surface mount (SMD) LEDs and are fitted to the circuit board using push-fit lugs. The light pipe inject face sits in close proximity to the LED on the board.

Features of the vertical light guides:
For use with 3 LEDs
Round heads
PC clear UL94
Ambient temperature: -40°C to +85°C

LED Light Pipes, MENTOR - Vertical

MENTOR light guides are designed to transmit light from a PCB-mounted LED to the desired user interface. This transfer is completed with little or no loss of luminance and no light bleed between adjacent elements.
This vast range of light guides are available in single or multiple light guide options, with a range of head shapes and sizes. These options allow them to provide a solution for all sorts of applications. They also offer simple installation and high ESD protection.

Техническая спецификация
pdfData Sheet
pdfVertical Light Guides
Внешний диаметр:
3мм
Гибкая / жесткая:
Rigid
Длина:
45мм
Количество путей:
1
Колонны:
1
Конфигурируемые Строки x Столбцы:
1 x 1
Ориентация:
Прямой
Размеры:
45 x 13 x 3мм
Светодиод в комплекте:
Нет
Строки:
1
Тип монтажа:
Крепление на печатную плату
Форма линзы:
Круглый
Цвет линзы:
Светлый
