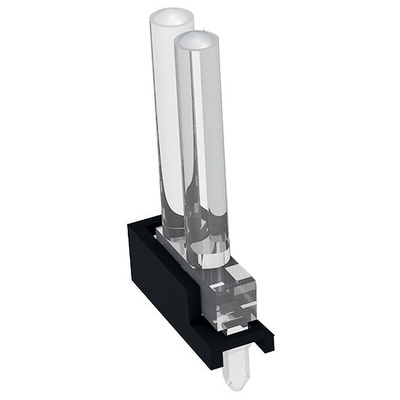

Mentor GmbH 1296.7302 MENTOR, PCB Mounted 20-Way LED Light Pipe, Bi-Level-Row Clear Dome Lens, Оптический волновод

8796342
Номер производителя: 1296.7302Производитель: Mentor GmbH
Цена за шт.
1474.20 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Vertical Light Guides, 2 Row - Round

This family of vertical light guides, from MENTOR, consist of two rows of light pipes. The round heads are available in a 2 mm diameter and are parallel to the printed board on the front panel. This range of light guides is available in single modules or multiple arrays with up to 20 sections. Some of these light guides use a light diffusing cover to prevent radiation when using a combination of different colours.
Vertical light pipes are designed for use with surface mount (SMD) LEDs and are fitted to the circuit board using push-fit lugs. The light pipe inject face sits in close proximity to the LED on the board.

Features of the vertical light guides:
Round heads
2 x rows
PC clear UL94
Ambient temperature: -40°C to +85°C

LED Light Pipes, MENTOR - Vertical

MENTOR light guides are designed to transmit light from a PCB-mounted LED to the desired user interface. This transfer is completed with little or no loss of luminance and no light bleed between adjacent elements.
This vast range of light guides are available in single or multiple light guide options, with a range of head shapes and sizes. These options allow them to provide a solution for all sorts of applications. They also offer simple installation and high ESD protection.

Техническая спецификация
pdfData Sheet
pdfVertical Light Guides
Внешний диаметр:
1.95мм
Гибкая / жесткая:
Rigid
Длина:
45мм
Количество путей:
20
Колонны:
10
Конфигурируемые Строки x Столбцы:
2 x 10
Ориентация:
Прямой
Размеры:
26.2 x 8.6 x 47.1мм
Светодиод в комплекте:
Нет
Строки:
2
Тип монтажа:
Крепление на печатную плату
Форма линзы:
Куполообразная
Цвет линзы:
Светлый
