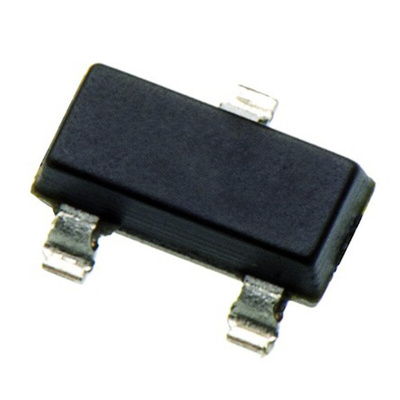

onsemi NUP3105LT1G, Bi-Directional TVS Diode, 350W, 3-Pin SOT-23, Диод

8829846
Номер производителя: NUP3105LT1GПроизводитель: onsemi
Цена за шт. (норма упаковки 25 шт)
108.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

NUP2105L, NUP3105L Dual Line CAN Bus Protector

ON Semiconductor NUP2105L/NUP3105L dual-line CAN bus protectors are designed to protect the CAN transceiver in high speed and fault-tolerant networks from ESD and other harmful transient events. They will provide bi-directional protection for each data line as features the compact SOT-23 package which helps system reliability and meets stringent EMI requirements.

Features

3350W Peak Power Dissipation per Line

Low Reverse Leakage Current (< 100nA)

Low Capacitance High-Speed CAN Data Rates

IEC Compatibility:

IEC 61000−4−2 (ESD): Level 4

IEC 61000−4−4 (EFT): 40A – 5/50ns (50A - 5/50ns for NUP3105L)

IEC 61000−4−5 (Lighting) 8A (8/20μs

Flammability Rating UL 94 V−0

SZ Prefix for Automotive and Other Applications Requiring Unique

Site and Control Change Requirements; AEC−Q101 Qualified and

PPAP Capable

Applications

-Smart Distribution Systems (SDS)

- Industrial Control Networks

Automotive Networks

- High and Low speed CAN

- Fault-Tolerant CAN

Transient Voltage Suppressors, ON Semiconductor

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Высота:
1.01мм
Длина:
3.04мм
Ёмкость:
30пФ
Защита от электростатических разрядов:
Да
Испытательный ток:
1мА
Количество контактов:
3
Количество элементов на чип:
1
Конфигурация диода:
Общий анод
Максимальное напряжение фиксации:
66В
Максимальный импульсный пиковый ток:
8A
Максимальный обратный ток утечки:
100нА
Минимальное напряжение пробоя:
35.6В
Пиковое рассеяние мощности импульса:
350Вт
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
3.04 x 1.4 x 1.01мм
Тип монтажа:
Поверхностное крепление
Тип направления:
Bi-Directional
Тип упаковки:
SOT-23
Ширина:
1.4мм
