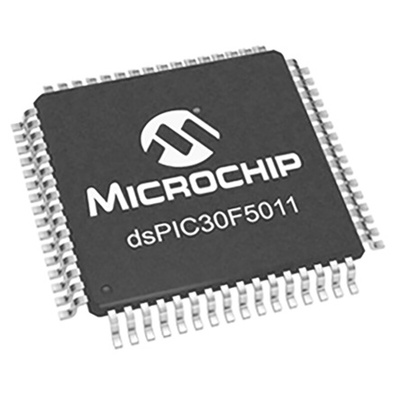

Microchip DSPIC30F5011-30I/PT, 16bit Microcontroller, 25MHz, 66 kB Flash, 64-Pin TQFP, Микроконтроллер

8938225
Номер производителя: DSPIC30F5011-30I/PTПроизводитель: Microchip
Цена за шт.
3240.90 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

dsPIC30F5011/5013 16-Bit Digital Signal Controllers

Microchip’s dsPIC30F family of Digital Signal Controllers (DSCs) offer designers DSP like performance with the simplicity of an MCU. The dsPIC30F5011/5013 devices are general purpose DSCs that feature peripherals suitable for a variety of different applications.

CPU Features

30 MIPS Max. CPU Speed
Modified Harvard architecture
C compiler optimized instruction set architecture
83 base instructions with flexible addressing modes
24-bit wide instructions, 16-bit wide data path
66 Kbytes on-chip Flash program space
4 Kbytes of on-chip data RAM
1 Kbyte of non-volatile data EEPROM
16 x 16-bit working register array
Up to 41 interrupt sources

DSP Engine Features

Modulo and Bit-Reversed modes
Two 40-bit wide accumulators with optional saturation logic
17-bit x 17-bit single-cycle hardware fractional/integer multiplier
All DSP instructions are single cycle - Multiply-Accumulate (MAC) operation
Single cycle ±16 shift Dual data fetch

Peripheral Features

High-current sink/source I/O pins: 25 mA/25 mA
Five 16-bit timers/counters – option to pair up 16-bit timers into 32-bit timer modules
One 16-bit Capture input functions
Two 16-bit Compare/PWM output functions
Data Converter Interface (DCI) supports common audio codec protocols, including I2S and AC’97
PWM generators with 8 outputs
12-Bit 200 ksps Analogue-to-Digital Converter (ADC) – 16 Channels
3-wire SPI modules
I2CTM module
Two UART Modules
Two CAN bus Modules

Техническая спецификация
pdfDatasheet
pdfdsPIC30F5011/5013 Data Sheet
ADC:
1 x 12 бит
Архитектура набора команд:
RISC
Высота:
1.2мм
Длина:
10мм
Каналы USB:
0
Количество единиц PWM:
8 x 16 бит
Количество единиц АЦП:
1
Количество каналов CAN:
2
Количество каналов Ethernet:
0
Количество каналов I2C:
1
Количество каналов LIN:
0
Количество каналов PCI:
0
Количество каналов SPI:
2
Количество каналов UART:
2
Количество каналов USART:
0
Количество контактов:
64
Максимальная частота:
25МГц
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размер ОЗУ:
4.096 kB
Размер программной памяти:
66 кВ
Размеры:
10 x 10 x 1.2мм
Тип монтажа:
Поверхностное крепление
Тип памяти программ:
Flash
Тип упаковки:
TQFP
Типичное напряжение питания:
2.5 до 5.5 В
Ширина:
10мм
Ширина шины данных:
16бит
Широтно-импульсная модуляция:
8 x 16 бит
