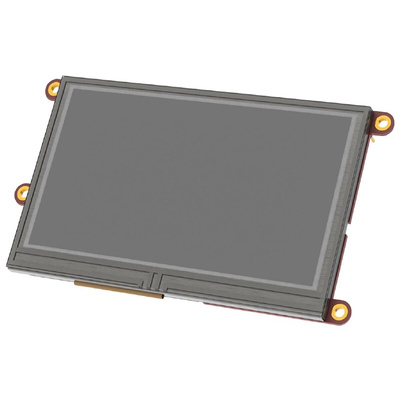

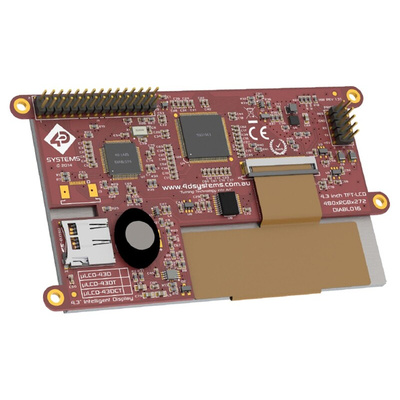

4D Systems uLCD-43DT TFT LCD Colour Display / Touch Screen, 4.3in, 480 X 272pixels, Дисплей

9028662
Номер производителя: uLCD-43DTПроизводитель: 4D Systems
Цена за шт.
46468.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Resistive Touch LCD Modules with DIABLO16 processor, 4D Systems

4D Systems' range of resistive touch modules with DIABLO16 processor are available in three sizes: 3.5 inch, 4.3 inch and 7 inch. The on-board DIABLO16 graphics controller enables your module to display colour images, animation, icons and videos. You can also use 4Ds Workshop4 IDE for software development and coding using 4DGL graphics language.

Features & Benefits:

3.5 inch Resistive Touch Module — 9028656
•480 x 320 HVGA resolution
•Up to 65k colours
•4-wire resistive touch panel
•6 banks of 32750 bytes of flash memory
•32 Kb of SRAM
•16 GPIO pins
•microSD card adaptor
•FAT16 DOS compatible file access
•PWM audio pin
•Supports all available Windows fonts
•Suitable for a 4 V to 5.5 V power supply
•4 corner plates with 2.6 mm holes for mounting
•Dimensions: 57 mm x 85.2 mm x 15.8 mm
•Viewing area: 49.7 mm x 77 mm

4.3 inch Resistive Touch Module — 9028662
•480 x 272 HVGA resolution
•Up to 65k colours
•4-wire resistive touch panel
•6 banks of 32750 bytes of flash memory
•32 Kb of SRAM
•16 GPIO pins
•microSD card adaptor
•FAT16 DOS compatible file access
•PWM audio pin
•Supports all available Windows fonts
•Suitable for a 4 V to 5.5 V power supply
•4 corner plates with 2.6 mm holes for mounting
•Dimensions: 105 mm x 67.5 mm
•Viewing area: 95.04 mm x 53.85 mm


7 inch Resistive Touch Module — 9028666
•800 x 480 HVGA resolution
•Up to 65k colours
•4-wire resistive touch panel
•6 banks of 32750 bytes of flash memory
•32 Kb of SRAM
•16 GPIO pins
•microSD card adaptor
•FAT16 DOS compatible file access
•PWM audio pin
•Supports all available Windows fonts
•Suitable for a 4 V to 5.5 V power supply
•4 corner plates with 2.6 mm holes for mounting
•Dimensions: 165 mm x 100 mm x 15.5 mm
•Viewing area: 154.1 mm x 85.9 mm

Note

For new designs the 4D Systems gen4 range of LCD displays should be considered, including:
• gen4-uLCD-43DT (RS part 1257947)
• gen4-uLCD-70DT (RS part 1257951)

4D Systems LCD Touchscreens

Техническая спецификация
pdfWorkshop 4 IDE Installation Guide
pdfDIABLO16 Graphics Controller Data Sheet
pdfDIABLO16 Internal Functions
pdfuLCD-43D/DT/DCT Display Module Data Sheet
pdfViSi User Guide
pdfViSi Genie User Guide
pdfWorkshop 4 User Guide
Встречающиеся стандарты:
CE, RoHS Compliant
Входное напряжение переменного или постоянного тока:
Постоянный ток
Высота:
67мм
Высота видимой области:
53.85мм
Глубина:
15.2мм
Диапазон рабочих температур:
-10 → +60°C
Количество цветов:
65,536
Контрастность:
350
Матричная технология дисплея:
TFT
Напряжение питания:
5.5 В
Номинал тока:
350мА
Рабочая температура - максимальная:
+60°C
Рабочая температура - минимальная:
-10°C
Размер диагонали дисплея:
4.3in
Размеры:
67 x 119.5 x 15.2мм
Размеры видимой области:
95 x 54mm
Разрешение:
480 x 272пикселей
Режим отображения:
Transmissive
Сенсорный экран:
Да
Тип интерфейса:
I2C, TTL
Тип подсветки:
Светодиодная
Тип сенсорного экрана:
Резистивный
Ширина:
119.5мм
Ширина видимой области:
95.04мм
Яркость:
480кд/м²
