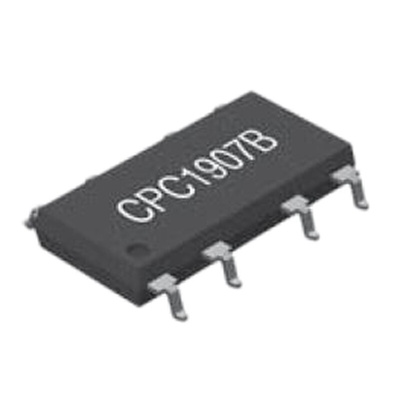

CPC1907B, IXYS Solid State Relay, ±6 A dc Load, Surface Mount, Реле

9061073
Номер производителя: CPC1907BПроизводитель: IXYS
Цена за шт.
1977.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

1-Form-A Power SOIC OptoMOS Relay, CPC

These single pole solid state relays have normally open (1-Form-A) contacts. They are able to provide 5000 Vrms of input to output isolation by taking advantage of optically coupled MOSFET technology.

The outputs have been constructed from efficient MOSFET switches and photovoltaic die and the well-known OptoMos architecture. The input is an efficient infrared LED which provides the optically coupled control. With a low on-resistance and a high load current rating these units are suitable for a wide variety of applications.

Potential Applications:
Industrial controls
Security: Door latches, solenoids, annunciators
Motor control
Heating, ventilation, and air conditioning control (HVACUL)
Robotics
Starter ignition circuits
Medical equipment: Patient/equipment isolation
Instrumentation
Multiplexers
Electronic switching
I/O subsystems
Home appliances
DC power supplies
Aerospace

Features
Handle load currents up to ±6 Adc or 6 Arms
5000 Vrms input/output isolation
Power SOIC package
12.5mm external creep-age distance with appropriate layout
High reliability
No moving parts
Low drive power requirements (TTL/CMOS compatible)
Arc-free with no snubbing circuits
No EMI/RFI generation

Standards

UL 508 Certified Component: File E69938

Ixys Solid State Relays, PCB Mount

Техническая спецификация
pdfCPC1907B Datasheet
Вид упаковки:
SOIC
Встречающиеся стандарты:
UL 508 Approved File No E69938
Высота:
3.3мм
Глубина:
10.2мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
21.1мм
Ёмкость:
340пФ
Количество полюсов:
1
Конфигурация контактов:
SPST
Максимальное время включения:
5мс
Максимальный ток нагрузки:
±6 A пост. тока
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
21.082 x 10.16 x 3.302мм
Специальные функции:
Arc-Free With No Snubbing Circuits, High Reliability, Low Drive Power Requirement, Machine Insertable, No EMI/RFI Generation, Wave Solderable
Тип клеммы:
PCB Pin
Тип коммутации:
Постоянный ток
Тип монтажа:
Поверхностное крепление
Тип реле:
OptoMOS
Ток утечки в выключенном состоянии:
1 мкА
Устройства вывода:
MOSFET
