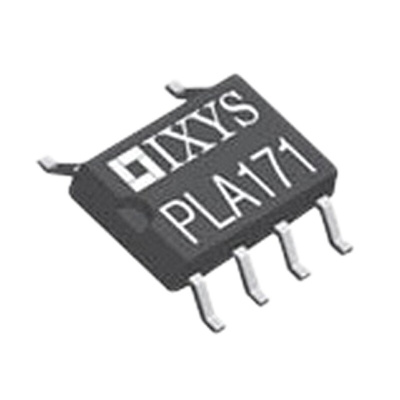

PLA171P, IXYS Solid State Relay, 100 mA Load, Surface Mount, 800 V Load, Реле

9061158
Номер производителя: PLA171PПроизводитель: IXYS
Цена за шт.
604.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

1-Form-A Enhanced Isolation OptoMOS Relay, PLA

The PLA171 uses optically coupled MOSFET technology to offer a high 5000 Vrms input-to-output isolation. It features a unique design with 7mm of space between the input and output pins. It is single pole with normally open (1-Form)A) contacts.

It is ideally suited to replace electromechanically relays and also has a higher degree of reliability. It is compact and provides bounce-free switching.

Potential Applications
Instrumentation: Multiplexers, data acquisition, electronic switching, I/O subsystems
Meters (watt-hour, water, gas)
Medical equipment: Patient/equipment isolation
Security systems
Aerospace
Industrial controls

Features
7mm separation of output pins
800VP blocking voltage
5000 Vrms input/output isolation
Low drive power requirements (TTL/CMOS Compatible)
Arc-free with no snubbing circuits
No EMI/RFI generation
Small surface mount package
Machine insertable, wave solderable
Flammability rating UL 94 V-0

Standards

UL, EN/IEC

Ixys Solid State Relays, PCB Mount

Техническая спецификация
pdfPLA171P Datasheet
Вид упаковки:
Flat
Встречающиеся стандарты:
EN/IEC 60950 TUV B 12 11 82667 001, UL File E76270
Высота:
2.2мм
Глубина:
6.4мм
Диапазон нагрузочного напряжения:
Максимум 800В
Диапазон рабочих температур:
-40 → +85°C
Длина:
9.7мм
Ёмкость:
11пФ
Количество полюсов:
1
Конфигурация контактов:
SPST
Максимальное время включения:
5мс
Максимальное напряжение нагрузки:
800 В
Максимальный ток нагрузки:
100 мА
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
9.652 x 6.35 x 2.159мм
Специальные функции:
Arc-Free With No Snubbing Circuits, Low Drive Power Requirement, Machine Insertable, No EMI/RFI Generation, Wave Solderable
Тип клеммы:
PCB Pin
Тип коммутации:
Постоянный ток
Тип монтажа:
Поверхностное крепление
Тип реле:
OptoMOS
Ток утечки в выключенном состоянии:
1 мкА
Устройства вывода:
MOSFET
