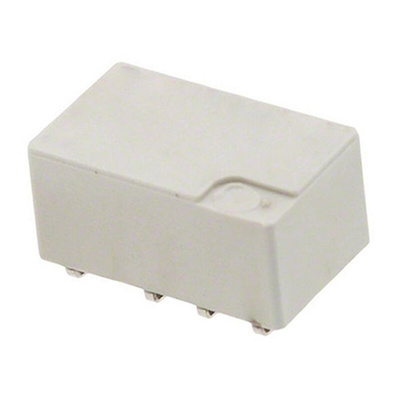

4-1462037-6, TE Connectivity Surface Mount Signal Relay, 12V dc Coil, 2A Switching Current, DPDT, Реле

9097974
Номер производителя: 4-1462037-6Производитель: TE Connectivity
Цена за шт.
1384.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

TE Connectivity PCB Mount Signal Relay - IM Series

IM series slimline PCB mount signal relays with a low profile of 5.65mm that occupy a minimum board space of 60mm². These slimline IM series PCB mount signal relays have a low coil power consumption of 140mW for standard coil, 100mW for bistable and 50mW for the ultra high sensitive versions, along with a high dielectric surge capability and 300g mechanical shock resistance.

Features and Benefits:

• Slimline and low profile - 10x6x5.65 mm
• Bifurcated contacts, gold plated
• Hermetically sealed (RT V), IP67
• High mechanical shock resistance up to 300G functional, 500G survival
• Insulation resistance at 500V dc >10⁹Ω
• High surge capability (1.2/50 μs and 10 / 700 μs) meets Telcordia GR 1089, FCC Part 68 and ITU-T K20,21,45.
• 1500V between open contacts and 2500V between coil and contacts

Applications:

• Telecommunication equipment
• Optical network terminals
• Office equipment
• Test and measurement equipment
• Medical equipment
• Automotive applications

Approvals

UL

Техническая спецификация
pdfIM Series Signal Relays
pdfProduct Change Notification
Встречающиеся стандарты:
UL
Высота:
5.65мм
Глубина:
6мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
10мм
Изоляция катушка-контакт:
2кВ перем. тока
Катушка напряжение:
12В пост. тока
Классификация коммутационных реле:
Non-Latching Relay
Количество полюсов:
2
Коммутируемый ток:
2A
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
60 Вт
Максимальное коммутируемое напряжение переменного тока:
250В
Максимальное коммутируемое напряжение постоянного тока:
220В
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
Золоченый
Мощность катушки:
140мВт
Особенности:
Bifurcated Contacts
Применение:
Access & Transmission Equipment, Automotive Applications, Consumer Electronics, HVAC, Industrial Controls, Measurement & Test Equipment, Medical Equipment, Modems, Office & Business Equipment, Optical Network Terminals, Telecommunication
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
10 x 6 x 5.65мм
Серия:
IM-E
Сопротивление катушки:
1028Ω
Срок службы:
1000000000 (Mechanical) Operations, 500000 (Electrical) Operations
Стопорящий:
Нет
Тип клеммы:
Сквозное отверстие
Тип монтажа:
Поверхностное крепление
