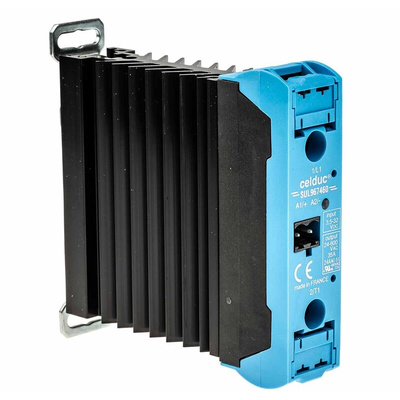

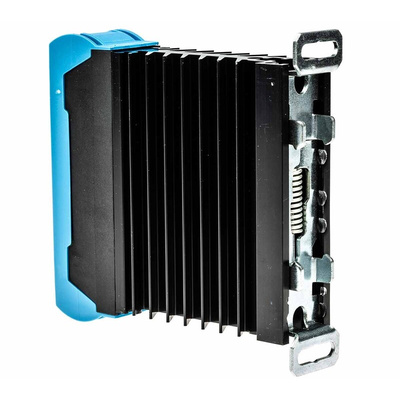

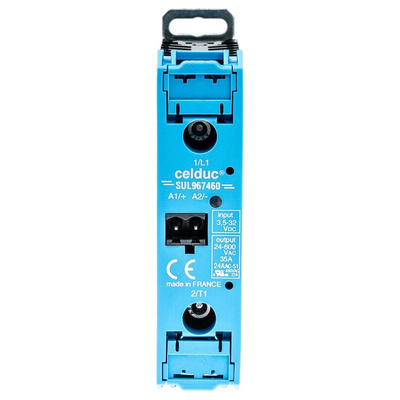

Single Phase Solid State Relays, Celpac Series
Celduc range of compact solid state relays with integral heat sink for DIN Rail mounting.
Zero voltage switching
LED indication
DIN Rail mount
Zero Voltage Relays
Note
Temperature can affect current rating; please consult the data sheet for potential derating.
Техническая спецификация
Datasheet
Product Guide
Solid State Relays & Contactors celpac 2G
Встречающиеся стандарты:
CE, cURus 100kA, EAC
Диапазон нагрузочного напряжения:
24 → 600В перем. тока
Диапазон рабочих температур:
-40 → +100°C
Диапазон управляющего напряжения:
3.5 → 32 В пост. тока
Максимальное время включения:
10мс
Максимальное напряжение нагрузки:
600 В перем. тока
Максимальное напряжение управления:
32 В пост. тока
Максимальный ток нагрузки:
35 A
Минимальное напряжение нагрузки:
24 В перем. тока
Минимальное напряжение управления:
3.5 В пост. тока
Минимальный ток нагрузки:
5 мА
Рабочая температура - максимальная:
+100°C
Рабочая температура - минимальная:
-40°C
Размеры:
22.5 x 119.1 x 80мм
Специальные функции:
Zero Cross Solid State Relay Especially Designed for Resistive Loads, Yellow LED Visualization on The Input, IP20 Protection By Removable Flaps on Terminals with Optional Labels
Тип коммутации:
Zero Cross
Ток утечки в выключенном состоянии:
1 мА
Устройства вывода:
Тиристор
