SSL1A12BD, Schneider Electric Harmony Relay Series Solid State Relay, 2 A Load, PCB Mount, 280 V ac Load, 30 V dc Control, Реле

9221815
Номер производителя: SSL1A12BDПроизводитель: Schneider Electric
Цена за шт.
5132.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

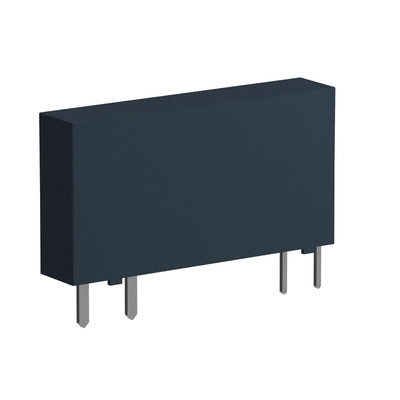

Schneider Electric Solid State Relay, Single Phase, 15 to 30V DC Control Voltage - SSL Series - SSL1A12BD

Use this solid state relay from Schneider Electric to control the flow of electricity through a circuit. The switch opens to break the current in events such as overheating or short circuits. It's a single-phase type with a wide control voltage range of 15 to 30V DC, meaning it provides a stable flow even if the supply voltage fluctuates. To manage this, it supports resistive loads between 24 and 280V AC. As the relay has no moving parts to experience wear or suffer damage during use, it delivers a reliably long operational service life with minimal chance of failure.

Features & Benefits

• Compact dimensions of 28 (L) x 15 (H) x 5mm (D) to make the best use of space on your panel
• SPNO contact configuration for energy efficiency during downtime

Applications

• Industrial motors
• Production lines
• Alarm systems

What IP rating does this solid state relay have?

The housing has an IP67 rating indicating complete protection against dust and means it can be submerged in 1m of water for 30 minutes.

Schneider Solid State Relays

Техническая спецификация
pdfDatasheet
pdfZelio Selection Guide
pdfCatalogue - Solid State Relays
pdfProduct Environmental Profile
Верификация Better World:
Green Premium
Встречающиеся стандарты:
CE, CSA, UL
Высота:
15мм
Глубина:
5мм
Диапазон:
Harmony
Диапазон нагрузочного напряжения:
24 → 280В перем. тока
Диапазон рабочих температур:
-20 → +80°C
Диапазон управляющего напряжения:
15 → 30 В пост. тока
Длина:
28мм
Ёмкость:
1.5пФ
Количество полюсов:
1
Конфигурация контактов:
SPST
Максимальное время включения:
1/2 цикла
Максимальное напряжение нагрузки:
280 В перем. тока
Максимальное напряжение управления:
30 В пост. тока
Максимальный ток нагрузки:
2 A
Минимальное напряжение нагрузки:
24 В перем. тока
Минимальное напряжение управления:
15 В пост. тока
Минимальный ток нагрузки:
0.07 A
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-20°C
Размеры:
28 x 5 x 15мм
Серия:
Harmony Relay
Специальные функции:
Built-In Diode Protection Circuit & LED Indicator, Mounted on Universal AC/DC Sockets, Slim Interface SSL Relays with PCB Terminals
Тип клеммы:
PCB Pin
Тип коммутации:
Переменный ток
Тип монтажа:
Крепление на печатной плате
Тип реле:
Однофазный
Товар Better World:
Да
Ток утечки в выключенном состоянии:
4 мА
Устройства вывода:
SCR
