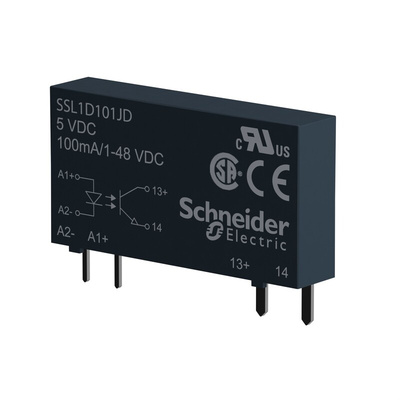

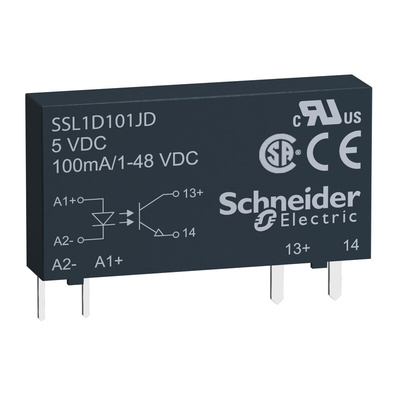

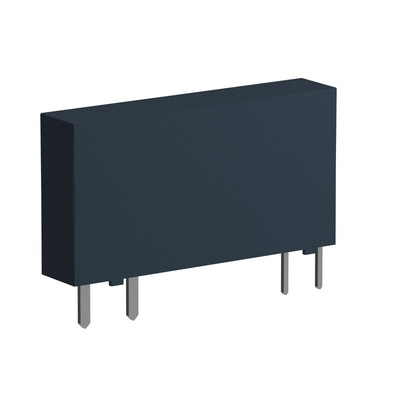

SSL1D101JD, Schneider Electric SSL Series Solid State Relay, 0.1 A Load, PCB Mount, 48 V dc Load, 12 V dc Control, Реле

9221852
Номер производителя: SSL1D101JDПроизводитель: Schneider Electric
Цена за шт.
4836.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Zelio SSL Solid State Slim Relays

Schneider Electric Zelio solid state relays provide a compact and innovative solution for a wide variety of applications with interfacing control and load switching. The slim SSL series are available with several input and output configurations for both AC and DC switching applications. Compact size and modular design reduces space and allows easy mounting on the socket.
SSL series plug-in type relays can be mounted directly on a PCB or DIN Rail mounted with a socket. DIN Rail sockets are available in screw connector or spring terminal types.

Zero voltage switching or Random switching
Easy maintenance
High switching frequency
Resistance to shock, vibration and contamination
Long life span

Schneider Electric Solid State Relay, Flame-Retardant, 4.1g Weight - Harmony SSL Series - SSL1D101JD

Take charge of your DC circuit using this solid-state relay from Schneider Electric. The device draws power from one circuit while switching current on and off to a secondary circuit, making it a cinch to energise automated equipment. There's no chance of continuous operation wearing it down, as it uses electromagnetic force, rather than moving parts, to open and close its contacts. A wide control circuit voltage range between 3 and 12V DC lets you put this relay to work in everything from lighting systems to vending machines.

Features & Benefits

• Isolation between its input and output to minimise the chance of equipment damage caused by electrical faults
• Quiet operation, thanks to its lack of moving parts
• Flame-retardant for safety, so burns for a maximum of 10 seconds in the event of a fire
• Partly recyclable and end-of-life optimised for a reduced carbon footprint

Applications

• Electrical engineering
• Industrial automation
• Power utilities
• Food and beverage industries

How many switching operations can this relay handle?

As the unit has no moving parts, you can trust it to handle an unlimited number of switching cycles without the need for maintenance.

Schneider Solid State Relays

Техническая спецификация
pdfDatasheet
pdfZelio Selection Guide
pdfProduct Environmental Profile
Верификация Better World:
Green Premium
Встречающиеся стандарты:
CE, CSA, UL
Высота:
15мм
Глубина:
5мм
Диапазон:
Harmony Solid State Relays
Диапазон нагрузочного напряжения:
1 → 48В пост. тока
Диапазон рабочих температур:
-20 → +80°C
Диапазон управляющего напряжения:
3 → 12 В пост. тока
Длина:
28мм
Ёмкость:
1.5пФ
Количество полюсов:
1
Конфигурация контактов:
SPST
Максимальное время включения:
0.02мс
Максимальное напряжение нагрузки:
48 В пост. тока
Максимальное напряжение управления:
12 В пост. тока
Максимальный ток нагрузки:
0.1 A
Минимальное напряжение нагрузки:
1 В пост. тока
Минимальное напряжение управления:
3 В пост. тока
Минимальный ток нагрузки:
0.001 A
Рабочая температура - максимальная:
+80°C
Рабочая температура - минимальная:
-20°C
Размеры:
28 x 5 x 15мм
Серия:
SSL
Специальные функции:
Built-In Diode Protection Circuit & LED Indicator, Mounted on Universal AC/DC Sockets, Slim Interface SSL Relays with PCB Terminals
Тип клеммы:
PCB Pin
Тип коммутации:
Постоянный ток
Тип монтажа:
Крепление на печатной плате
Тип реле:
Однофазный
Товар Better World:
Да
Ток утечки в выключенном состоянии:
0.001 мА
Устройства вывода:
MOSFET
