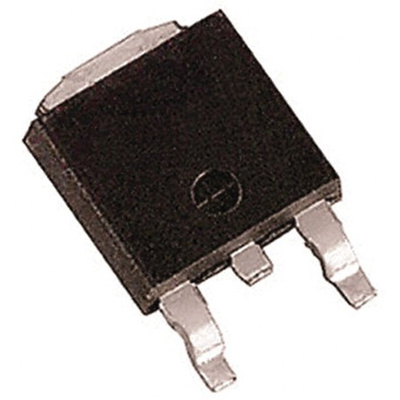

STMicroelectronics STGD20N45LZAG IGBT, 25 A 475 V, 3-Pin DPAK, Surface Mount, Транзистор

1647025
Номер производителя: STGD20N45LZAGПроизводитель: STMicroelectronics
Цена за шт. (норма упаковки 5 шт)
674.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

This application-specific IGBT utilizes the most advanced PowerMESH™ technology optimized for coil driving in the harsh environment of automotive ignition systems. These devices show very low on-state voltage and very high SCIS energy capability over a wide operating temperature range. Moreover, ESD-protected logic level gate input and an integrated gate resistor means no external protection circuitry is required.

SCIS energy of 300 mJ @ TJ = 25 °C
Parts are 100% tested in SCIS
ESD gate-emitter protection
Gate-collector high voltage clamping
Logic level gate drive
Very low saturation voltage
High pulsed current capability
Gate and gate-emitter resistor

Техническая спецификация
pdfDatasheet
pdf1646958_DataSheet 1
pdfESD Control Selection Guide V1
Автомобильный стандарт:
AEC-Q101
Емкость затвора:
1011пФ
Канал - тип:
N
Количество контактов:
3
Количество транзисторов:
1
Конфигурация транзистора:
Single
Максимальная рассеиваемая мощность:
125 Вт
Максимальное напряжение коллектор-эмиттер:
475 В
Максимальное напряжение эмиттера:
16В
Максимальный непрерывный ток коллектора:
25 A
Рабочая температура - максимальная:
+175 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
6.6 x 2.4 x 6.2мм
Рейтинг энергии:
300mJ
Тип монтажа:
Поверхностное крепление
Тип упаковки:
DPAK
