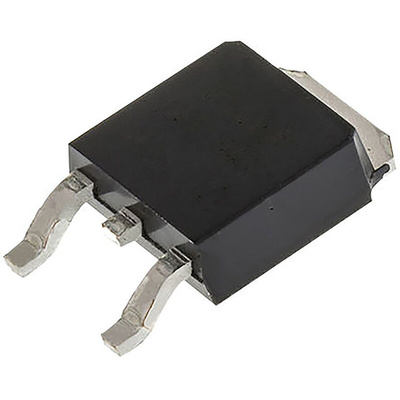

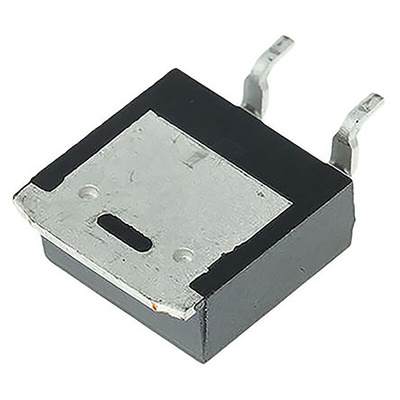

FGD3440G2-F085, onsemi FGD3440G2_F085 IGBT, 26.9 A 300 V, 3-Pin DPAK (TO-252), Surface Mount, Транзистор

1662361
Номер производителя: FGD3440G2-F085Производитель: onsemi
Цена за шт. (норма упаковки 2500 шт)
308.10 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Automotive Ignition IGBT, Fairchild Semiconductor

These EcoSPARK IGBT devices are optimised for driving automotive ignition coils. They have been stress tested and meet the AEC-Q101 standard.

Features

• Logic-level gate drive
• ESD Protection
• Applications: Automotive ignition coil driver circuits, Coil-on-Plug applications

RS Product Codes

864-8802 FGB3040CS 400V 20A D2PAK
864-8805 FGB3040G2_F085 400V 25A DPAK-2
807-0767 FGD3040G2_F085 400V 25A DPAK
864-8880 FGI3040G2_F085 400V 25A I2PAK
864-8899 FGP3040G2_F085 400V 25A TO220
864-8809 FGB3245G2_F085 450V 23A D2PAK-2
864-8827 FGD3245G2_F085 450V 23A DPAK
807-0776 FGD3440G2_F085 400V 25A DPAK
864-8818 FGB3440G2_F085 400V 25A D2PAK-2
864-8893 FGP3440G2_F085 400V 25A TO220
807-8751 ISL9V5036P3_F085 360V 31A TO220
862-9369 ISL9V5045S3ST_F085 450V 43A D2PAK

Note

Quoted current ratings apply when junction temperature Tc = +110°C.

Standards

AEC-Q101

IGBT Discretes & Modules, Fairchild Semiconductor

The Insulated Gate Bipolar Transistor or IGBT is a three-terminal power semiconductor device, noted for high efficiency and fast switching. The IGBT combines the simple gate-drive characteristics of the MOSFETs with the high-current and low–saturation-voltage capability of bipolar transistors by combining an isolated gate FET for the control input, and a bipolar power transistor as a switch, in a single device.

Техническая спецификация
pdfFGD3440G2_F085, EcoSPARK2 335mJ, 400V, N-Channel Ignition IGBT Data Sheet
pdfESD Control Selection Guide V1
Автомобильный стандарт:
AEC-Q100
Канал - тип:
N
Количество контактов:
3
Конфигурация транзистора:
Single
Максимальная рассеиваемая мощность:
166 Вт
Максимальное напряжение коллектор-эмиттер:
300 В
Максимальное напряжение эмиттера:
±10В
Максимальный непрерывный ток коллектора:
26.9 A
Переключение скоростей:
1МГц
Рабочая температура - максимальная:
+175 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
6.73 x 6.22 x 2.39мм
Тип монтажа:
Поверхностное крепление
Тип упаковки:
DPAK (TO-252)
